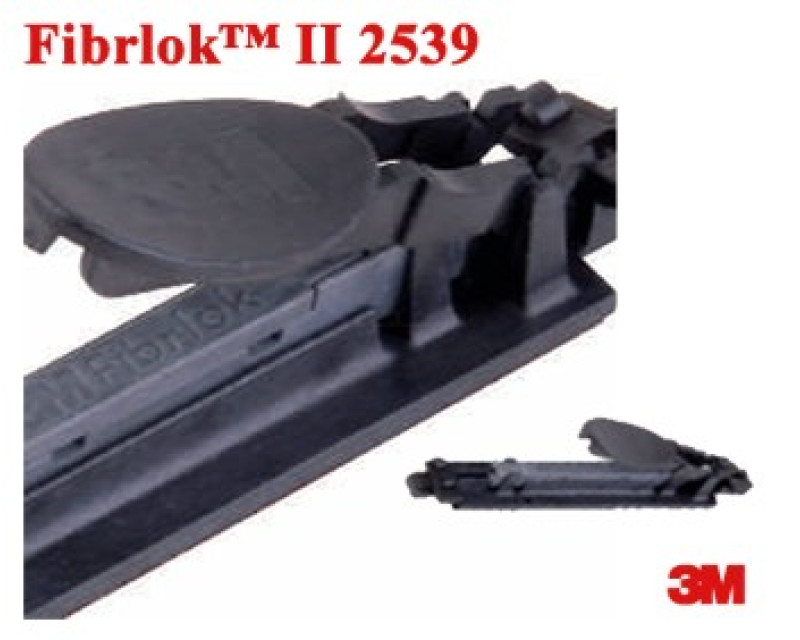

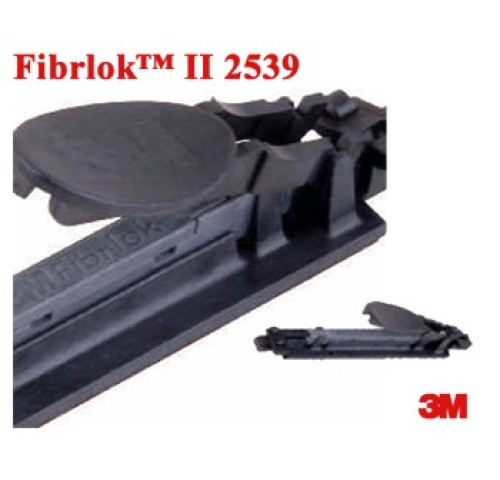

3M Fibrlok spojka II 2539 splice

Fibrlok II 2539 Splice Holder je inovací již tak dokonalé optické mechanické spojky FIBRLOK II. Jde o optickou spojku FIBRLOK II pevně spojenou s nosnou podložkou, která má dvě funkce, při montáži nahrazuje montážní destičku a po spojení optických vláken slouží jako držák optické mechanické spojky. Tato destička má na dolní straně samolepící vrstvu pomocí které lze optickou spojku umístit na jakoukoliv hladkou plochu. Největší předností této optické mechanické spojky je velikost díky které jí lze úmístit i do klasické zásuvky nebo rozvodné lišty. Užití FIBRLOK II Splice Holder optické spojky: toto řešení je vhodné všude tam, kde máte nedostatek místa, krátký optický kabel nebo musíte rychle opravit přerušené optické vlákno. Podrobnější popis: výrobek je určen k opravám zlomených vláken a koncového napojení vlákna(FTTP) a lze ho používat s jednovidovými nebo mnohovidovými vlákny s 250 µm nebo 900 µm těsným pláštěm. Svorky na obou stranách spojky zajišťují odlehčení tahu 900 µm těsného pláště pro dlouhodobou stabilitu a spolehlivost. Páska s velmi vysokou lepivostí na spodní straně spojky pevně drží sestavu na místě spoje, což je užitečné zejména pro koncovky optických sítí.
Kabelová spojka pro optická vlákna Fibrlok Splice Holder
Kabelová optická spojka Fibrlok je určena k opravám zlomených vláken a koncového napojení vlákna (FTTP) a lze ji používat s jednovidovými nebo mnohovidovými vlákny s 250 µm nebo 900 µm těsným pláštěm. (V případě volných, polotěsných nebo snadno stahovatelných vláken se musí stáhnout 900 µ plášť, aby bylo možné nainstalovat 250 µm vlákno do spojky/držáku.)Svorky na obou stranách spojky zajišťují odlehčení tahu 900 µm těsného pláště pro dlouhodobou stabilitu a spolehlivost. Páska s velmi vysokou lepivostí na spodní straně spojky pevně drží sestavu na místě spoje, což je užitečné zejména pro koncovky optických sítí. Kabelová spojka Fibrlok II 2539 je k dispozici také s SC/APC nebo SC/UPC (0,75 m) pigtailem pro snadnou instalaci. Pigtail je vyroben z vlákna s poloměrem 10 mm, které není citlivé na ohýbání a má nulovou vodní špičku.

Aplikace:
- vnitřní i venkovní použití
- koncovky
- zařízení se síťovým rozhraním (NID)
- rozvodny optických vláken (FDU)
- nástěnné zásuvky
- jednovidová a vícevidová vlákna

Charakteristika:
- integrovaná spojka, úchyt a aktivátor
- aktivace páčkou
- přídržné mechanické svorky
- pěnová přídržná vložka
- přilepení pomocí 3M pásky VHB
- SC pigtail

Výhody:
- není nutná optická kazeta nebo aktivační nástroj
- jednoduchá operace při spojování vlákna
- zajišťuje fi xaci 900 µm vlákna v tahu
- použití ke spojování 250 µm vláken
- flexibilní umístění uvnitř úložného boxu nebo rozvaděče
- potřeba připravit pouze jedno vlákno

Rozměry (šxvxd) 12,9mmx12,0mmx66mm
Průměr vlákna 125 µm
Průměr povlaku těsný plášť 250 µm nebo 900 µm
Provozní teplota -40 °C až 75 °C

Střední vložený útlum: < 0,1 dB
Útlum odrazu: < -40 dB
