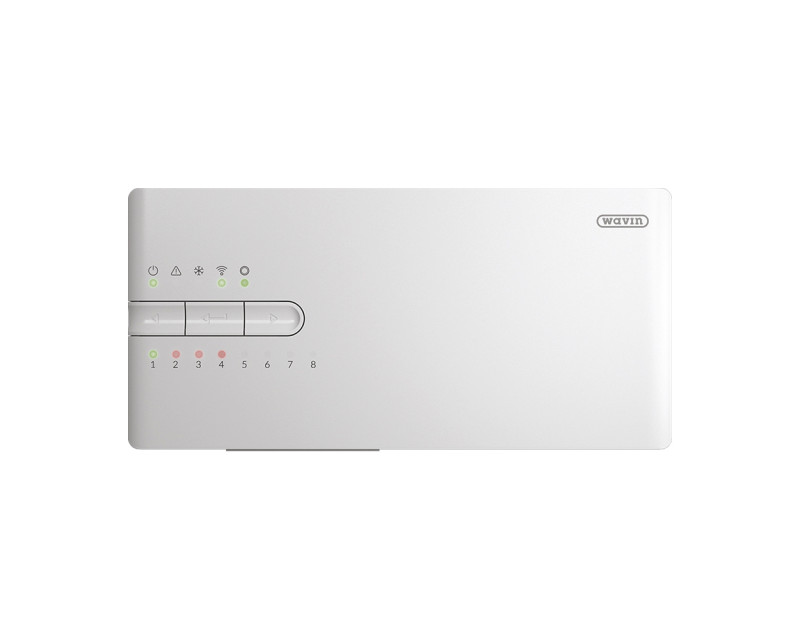

• CCU-208 - Centrální řídící jednotka - Sentio

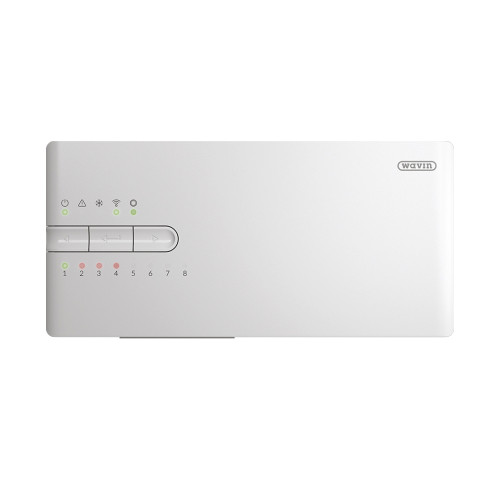

CCU-208 - Centrální řídící jednotka - Sentio

Model: TF000400W | Výrobce: Wavin
Produktové číslo: 055/002097

  • Doporučená koncová cena s DPH: 8 674 Kč
  • Vaše cena bez DPH: 6 094,00 Kč
  • Vaše cena včetně DPH: 7 374 Kč
  • Dostupnost: Skladem

Sentio centrální řídící jednotka CCU-208 pro regulaci vytápění, nebo chlazení je srdcem systému Sentio.

Jednotka CCU-208  má v  základu:

- 8 okruhů - zón  ( můžou se zapojit až 2 dvě hlavice do jednoho okruhu)

- může ovládat až 16 termoelektrických drátových pohonů - hlavic (omezení zátěže zdroje) + 16 bezdrátových hlavic

- může se připojit  až celkem 24 drátových nebo bezdrátových termostatů, nebo  senzorů teploty

-  5 teplotních vstupů

- 2 výstupy/vstupy (spínací kontakt)  - používá se jako logický vstup, reagující na připnutí k zemi

- 2 beznapětové rele s napětím (230 V) pro kotel, tepelné čerpadlo

- 2 relé 230V pro ovládání čerpadel


Možný rozsah centrální řídící jednotky CCU-208 lze rozšířit pomocí rozšiřujících jednotek:

EU-208 -A - rozšiřující centrální řídící jednotka o dalších 8 okruhů, max,. 8ks  termoelektrických pohonů (výstupů) a jde zapojit jenom 1 do  jedné zóny.

EU-206-VFR - rozšiřující centrální řídící jednotka o 6 beznapěťových relé (2x 24V a 4x 230V) pro ovládání čerpadel.


K centrální jednotce doporučujeme použít dotykový display LCD-200 který slouží ke snadnému nastavení a uvedení do provozu systému Sentio. Ovládání systému Sentio je možné také pomocí propojovacího kabelu přes počítač, nebo přes mobilní aplikaci.


K Jednotce  CCU-208 se může maximálně použít:

2ks lcd displej LCD-200

1ks externího teploměru  ET-210 nebo ET-250

2ks rozširující jednotky EU-208 nebo EU-206-VFR

16ks drátových hlavic



Zde naleznete videa a návody pro ovládání systému Sentio

Technická specifikace
mechanická odolnost IK 07 (EN 50102)
Napájení 195 – 250 V AC, typicky 230 V AC
Výstupy RS485 (ROXi BUS) svorka + RJ45 24 V DC / 1,5 A (proud ve všech sběrnicích)* Ventil (S1, S3, S2, S4) 24 V DC / 100 mA (proudové výstupy = 3bodový režim)* Ventil (S1, S3) 0–10 V DC / 2 mA (analogové výstupy)* Výstupy pro pohony 1–8 24 V DC / 170 mA max., 85 mA typicky* Výstupy GPO 1,2 5–24 V DC / 100 mA otevřený odtok, ochrana před zkratem* Relay VFR 230 V AC / 1 A max.* Relé ITC Čerpadla 1 A max., 230 V AC z napájení
Krytí IP31
Komunikační pásmo 868,5 MHz
Rozměry 230×110×54mm
Splňuje EN 62311:2008 (2004/40/EC), ETSI EN 300 220-2 V3.1.1.2017, EN 60730-1:2011, EN 60730-2-9:2011, EN 55032:2015 / Cor. 1:2018, EN 55024:2010 / A1:2015, EN 50581:2012, Direktiva 2014/53/EU, Direktiva 2014/35/EU, Direktiva 2014/30/ EU, Direktiva 2011/65/EU, Direktiva 2009/125/EU, (EU) No 813/2013, (EU) No 81172013
Komunikační dosah Až 500m (přímá viditelnost)
Záložní baterie CR2032
Provozní teplota T40 (0–40 ˚C) vnitřní obecně, bez kondenzace
Pojistka T1.6A / 250 V velikost 5×20mm
Název Velikost Přidáno Odkaz
Instalační manuál - Systém SENTIO 80.06MB 26/02/2021 Stahování
Technické listy - Systém Sentio 7.51MB 26/02/2021 Stahování
Prohlášení o shodě - CCU-208 335.97KB 05/06/2023 Stahování
