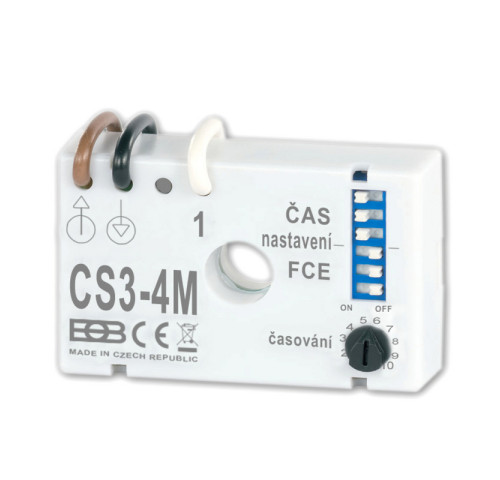

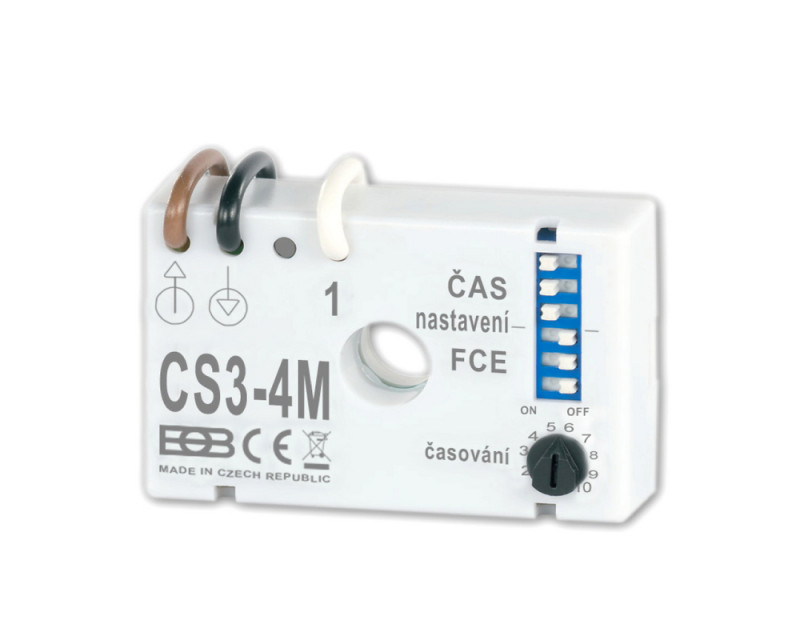

• CS3-4M Časový spínač pro ventilátory v zapojení BEZ NULOVÉHO vodiče s nastavení OSMI FUNKCÍ

CS3-4M Časový spínač pro ventilátory v zapojení BEZ NULOVÉHO vodiče s nastavení OSMI FUNKCÍ

Model: CS3-4M | Výrobce: Elektrobock
Produktové číslo: 055/002046

  • Doporučená koncová cena s DPH: 333 Kč
  • Vaše cena bez DPH: 220,00 Kč
  • Vaše cena včetně DPH: 266 Kč
  • Dostupnost: Skladem

Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČE a má možnost nastavení OSMI FUNKCÍ SEPNUTÍ.

Vlastnosti CS3-4M:

je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.

Osm funkcí CS3-4M:

časové zpoždění s možností přerušení

zpožděné vypnutí (obdoba CS3-1)

multi-časové relé s blokováním

časové relé bez možnosti blokování

impulsní relé (ovládání z více míst)

zpožděné sepnutí

zpožděné sepnutí i vypnutí

blikač

Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujících funkcí.


Vysvětlení funkcí CS3-4M:

1. Časové relé s možností přerušení

K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.





2. Zpožděné vypnutí (obdoba CS3-1)

K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.





3. Multi-časové relé s blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.



4. Časové relé bez možnosti přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Po odčasování se zátěž vypne.



5. Impulsní relé (ovládání z více míst)
Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.



6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.



7. Zpožděné sepnutí i vypnutí
Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.



8. Blikač

Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.



Technická specifikace
Induktivní zátěž 5 VA až 50 VA
Montáž bez nulového vodiče Ano
Napájení 230, 0 V / 50 Hz
Nastavitelný čas 1 s až 1200 min
Odporová zátěž 5 W až 150 W
Spínací prvek výstupů triak
Pracovní teplota 0 °C až 50 °C
Stupeň krytí IP20
Rozměry 46x31x12mm
Montáž pod vypínač
Příkon 1 W
Pojistka Ano (FU 2 A/ H 5*20 mm)
Název Velikost Přidáno Odkaz
Instalační manuál - CS3-4M 642.17KB 16/01/2020 Stahování
